Tornio Motorizzato CMZ TD 35Y
Technical specifications

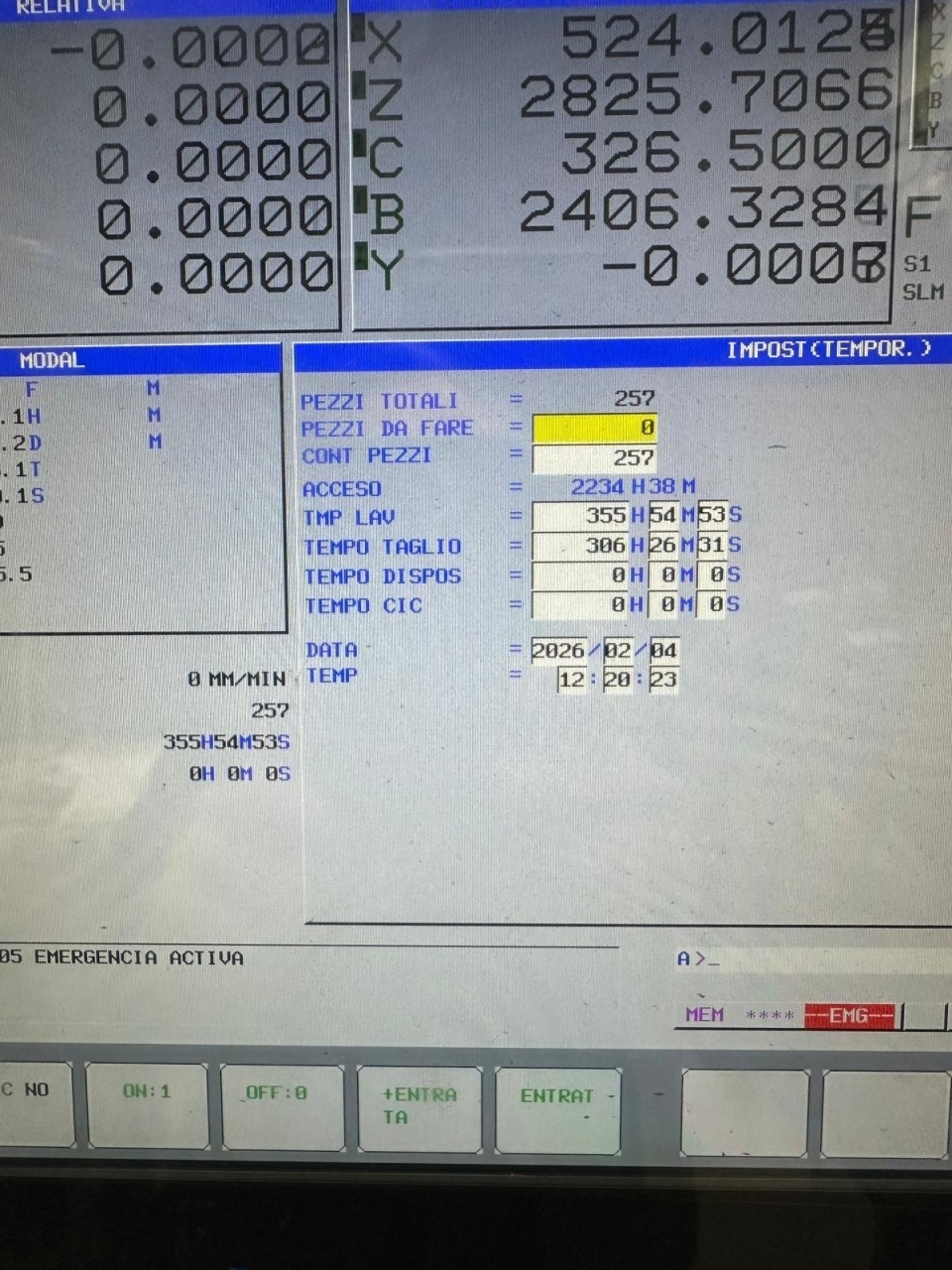

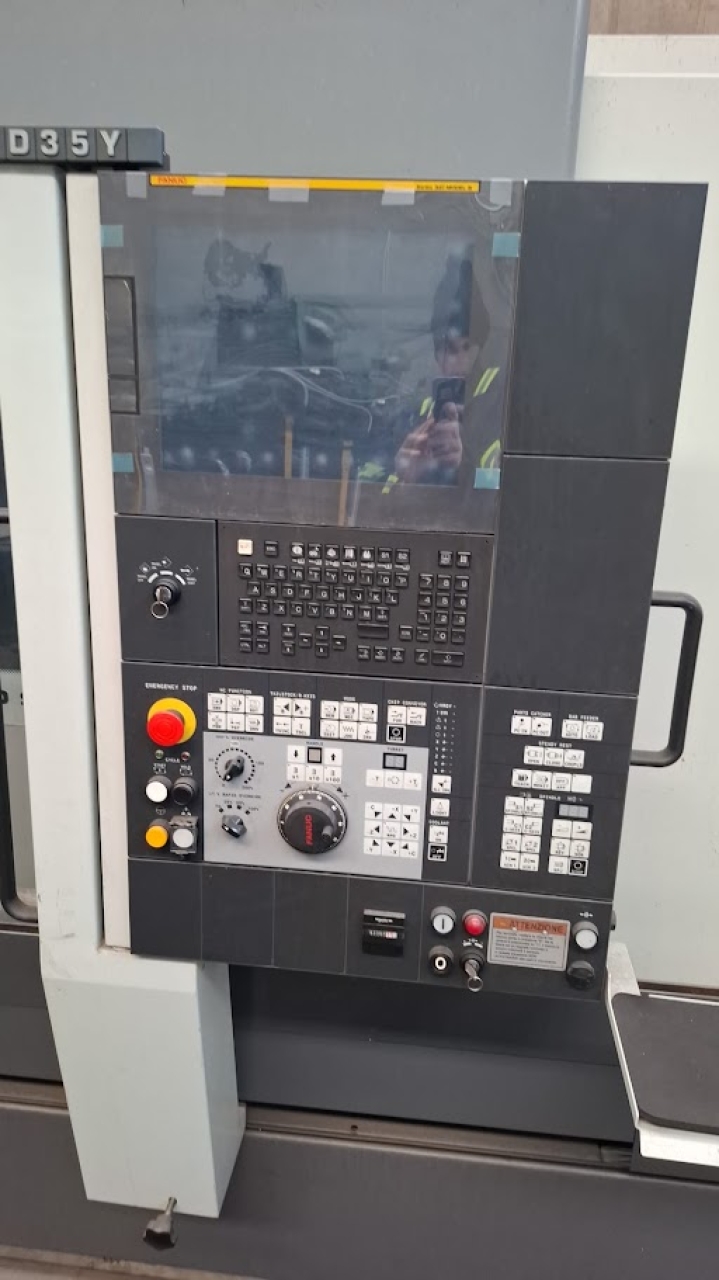

| CNC Model | Fanuc |
| Main spindle nose | ASA 11 |
| Power main spindle | 48 Kw |
| Main spindle chuck diameter | 450 mm |
| Main spindle bar diameter | 95 mm |
| Max turning diameter | 550 mm |
| Max turning lenght | 3250 mm |
| Main spindle RPM | 3500 |
| Electronic speed range change | yes |

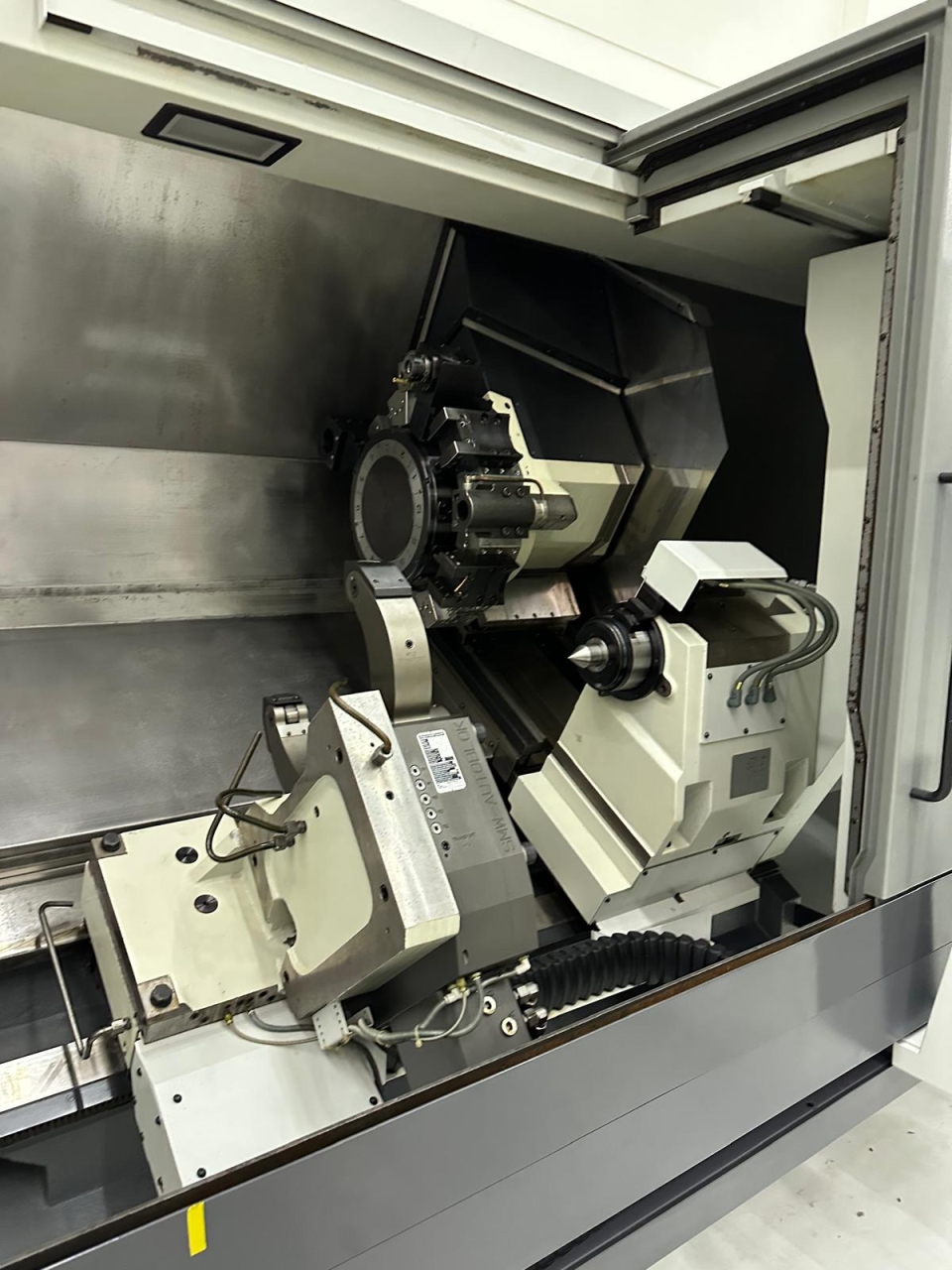

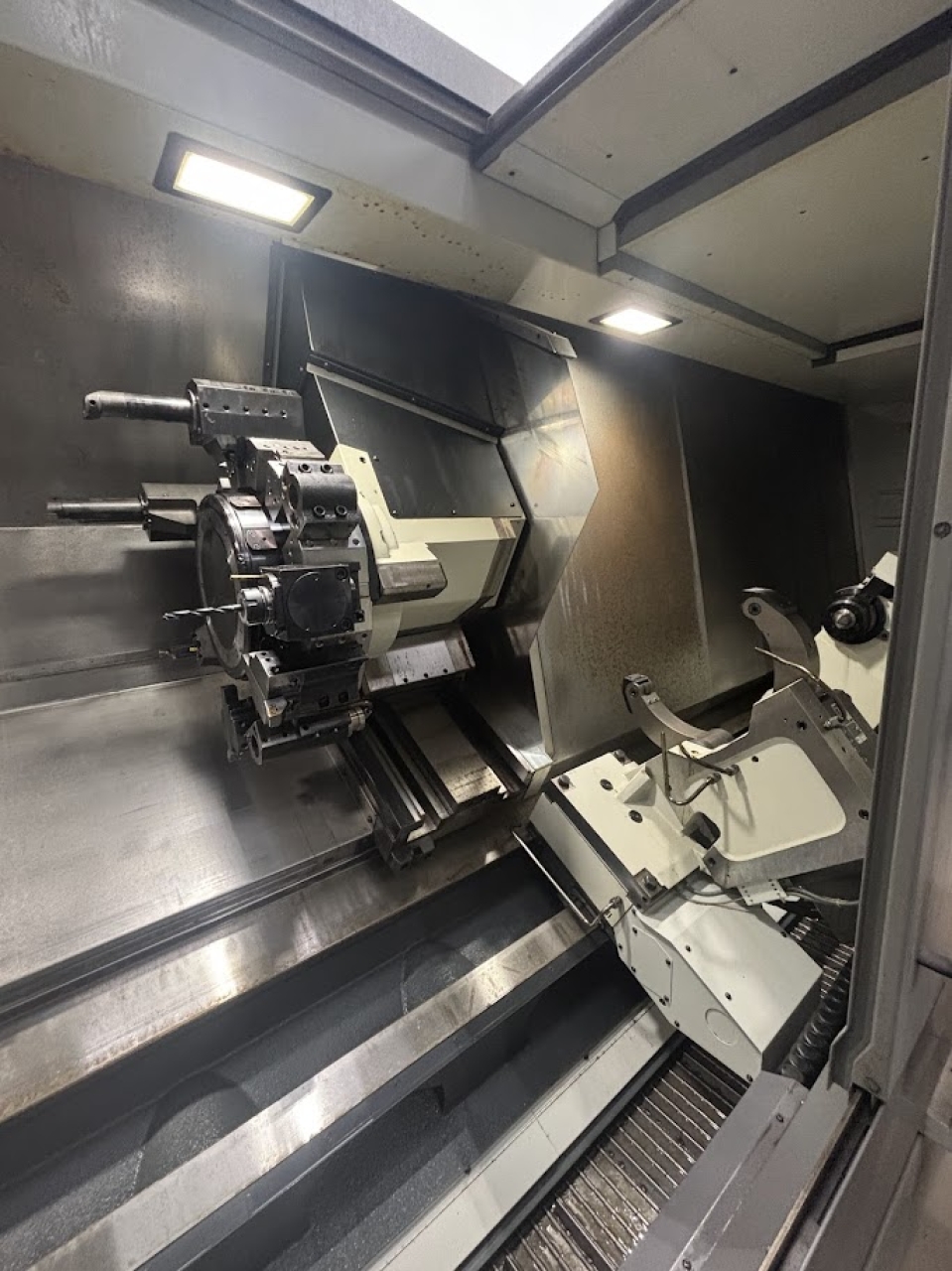

| Number of turrets | 1 |
| Number tool posts on the 1th turret | 12 |
| Number of driven tool posts on the 1th turret | 12 |
| X-axis travel 1th turret | 380 mm |
| Y-axis travel 1th turret | +80 -60 mm |
| Z-axis travel 1th turret | 3250 mm |
| Rapid linear axis feeds X Y Z | 30 m/min |
| High coolant pressure | yes |
| Tailstock | yes |

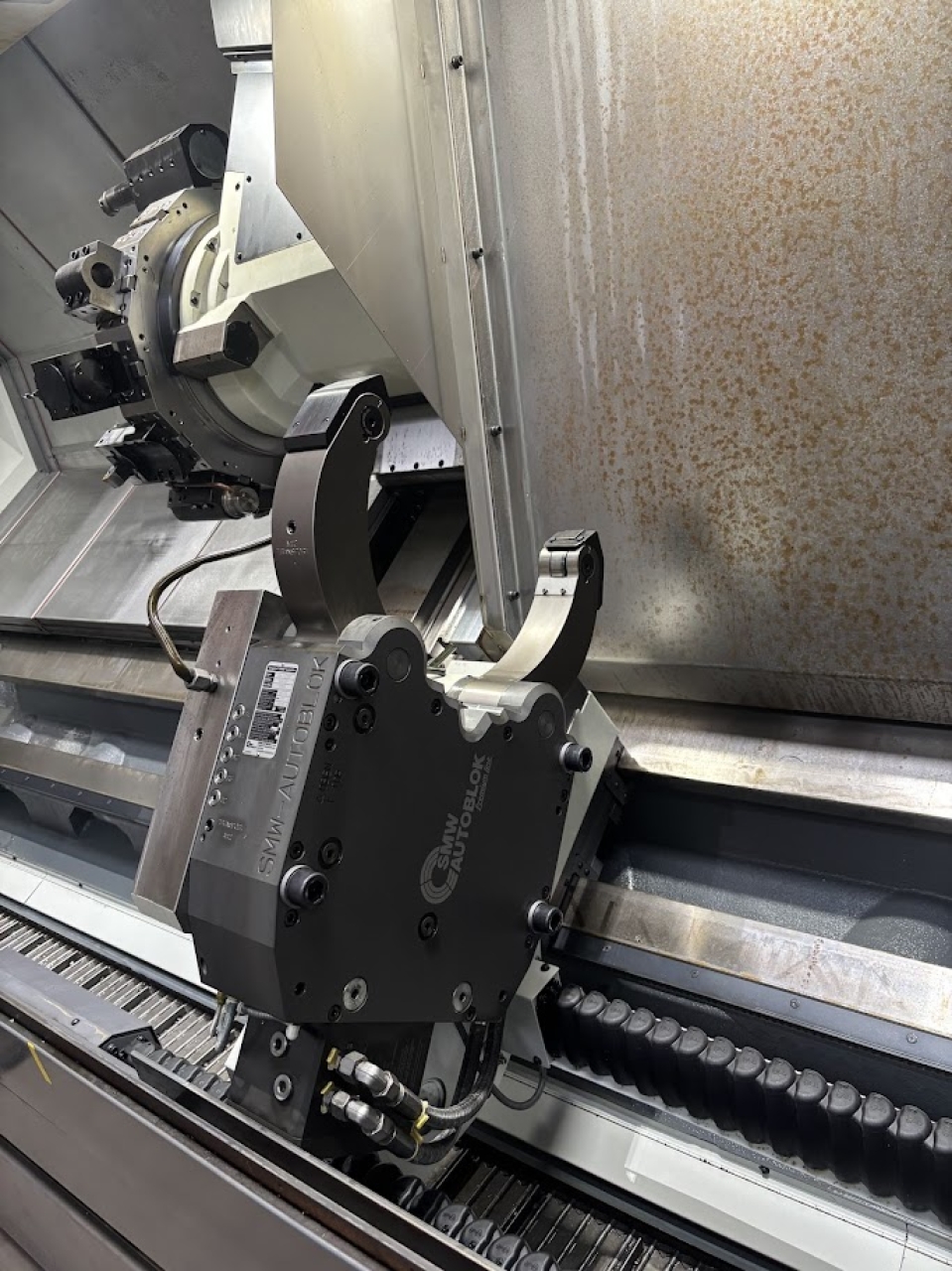

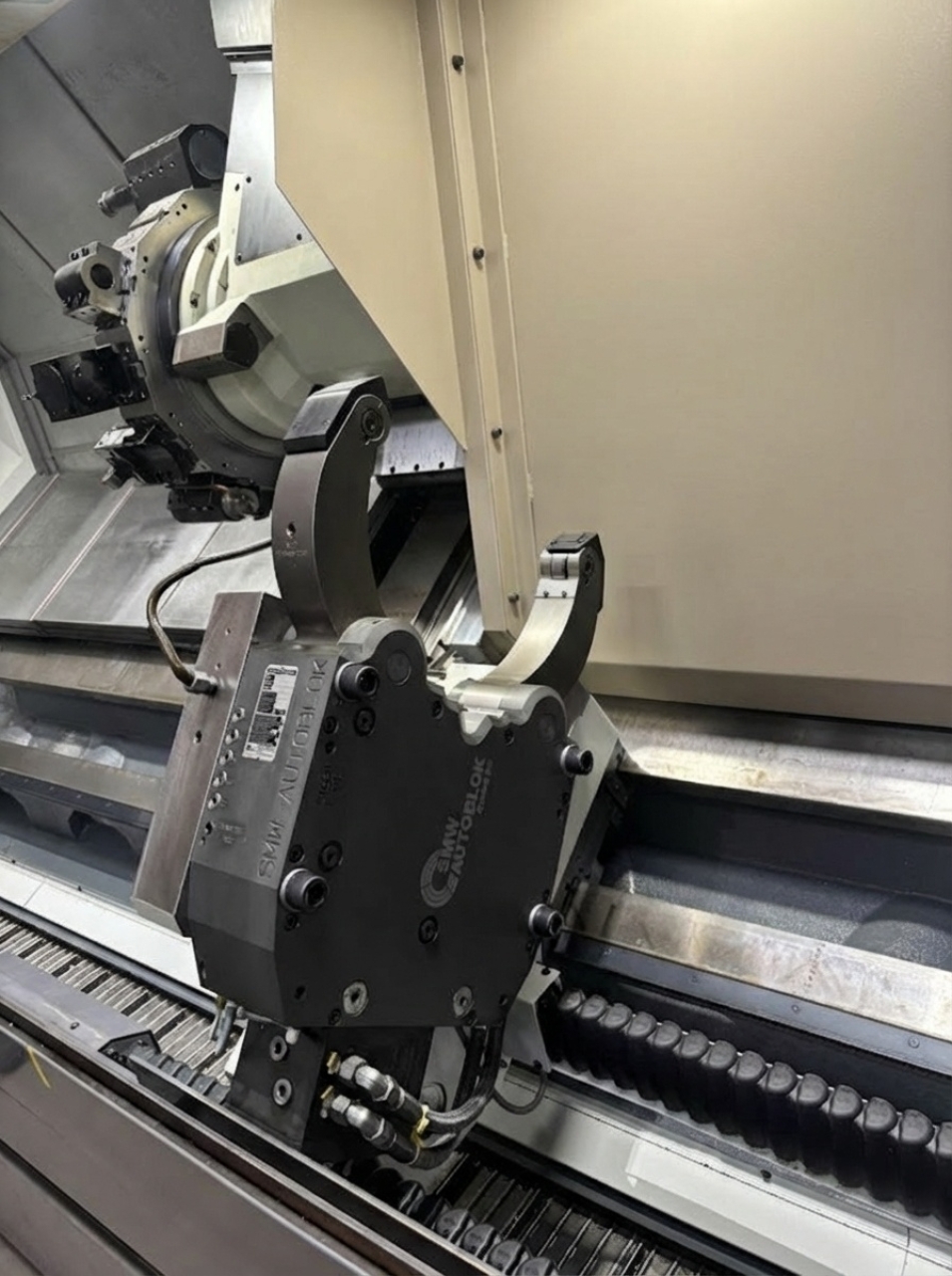

| Self centering steady rest | yes |
| Brand and Model self centering steady rest | Autoblock SMW K4.1-ZSW |
| Min diameter - Max diameter | 90 - 330 mm |
| Travelling steady | yes |
Basic information
| Code | 7B2F04 |
| Level of machine tool |
standard
|
| Brand | Cmz |
| Model | TD 35Y |
| Construction year | 2019 |
Complete data sheet
Accelerazione: 1g (9,8 m/s²)
Potenza motore: Max: 55 kW S3 25%: 48 kW S1 (continua): 39 kW
Coppia: Max: 1.500 Nm S3 25%: 1.273 Nm S1: 1.035 Nm
Utensili motorizzati: Velocità: 12.000 rpm Potenza: 13,7 kW (max) / 11 kW (S1) Coppia: 105 Nm (max) / 37 Nm (S1) Trasmissione: Ingranaggi conici spiroidali tipo Gleason (temprati e rettificati) Raffreddamento: Torretta raffreddata ad olio per stabilità termicaMachine equipment

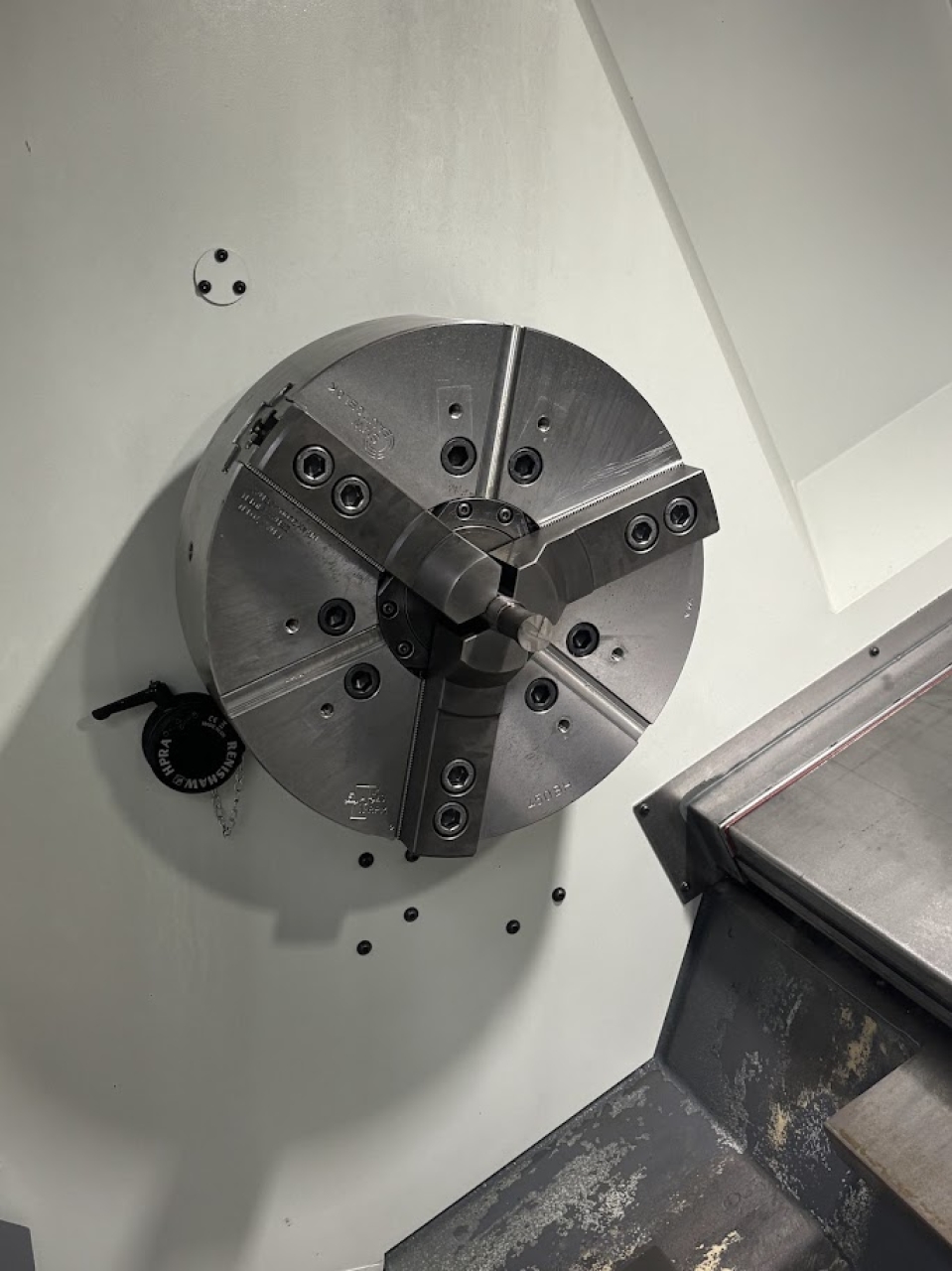

Autocentrante da 450 mm
Lunetta a seguire è un'asse vero e proprio
Set Di utensili Fissi e motorizzatiDimensions and weight
| Length | 6375 mm |
| Width | 2361 mm |
| Height | 2236 mm |
| Weight | 13.900 Kg |
