CENTRO DI LAVORO Multiasse Chiron Mill 800
Specifiche tecniche

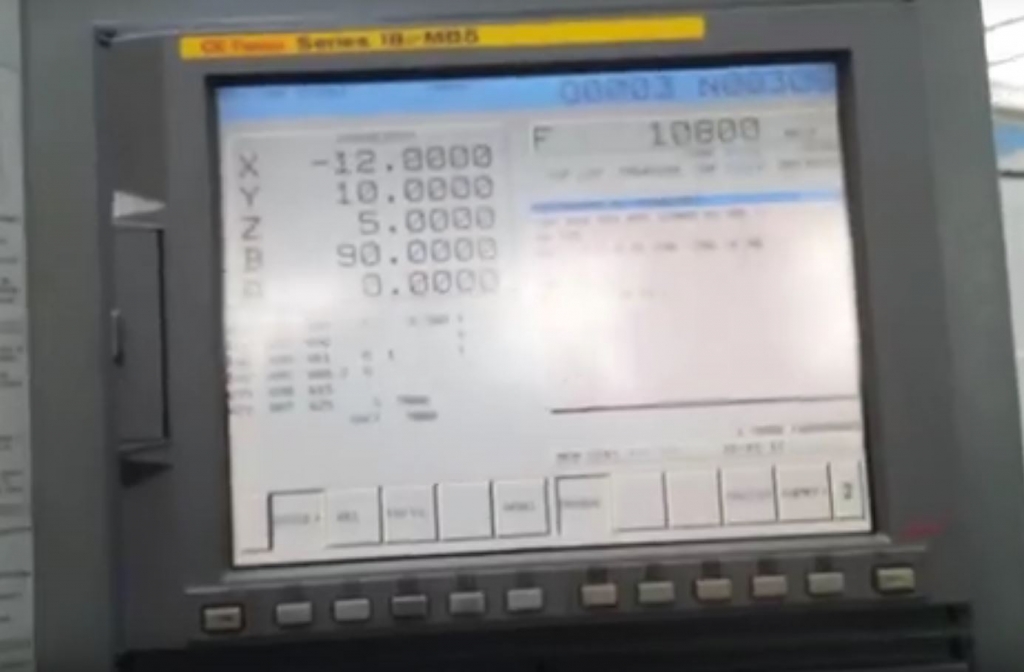

| Modello CNC | Fanuc |
| Versione del CNC | 18i-MB5 |
| Attacco utensile | HSK 63 |
| Potenza mandrino | 34 Kw |
| Numero Giri mandrino | 12000 |
| HSC (alta velocità) | si |
| Numero utensili | 65 |
| Corsa Asse X | 800 mm |
| Corsa Asse Y | 500 mm |
| Corsa Asse Z | 550 mm |
| Avanzamenti rapidi assi lineari X Y Z | 60 m/min |
| Guide | a rulli |

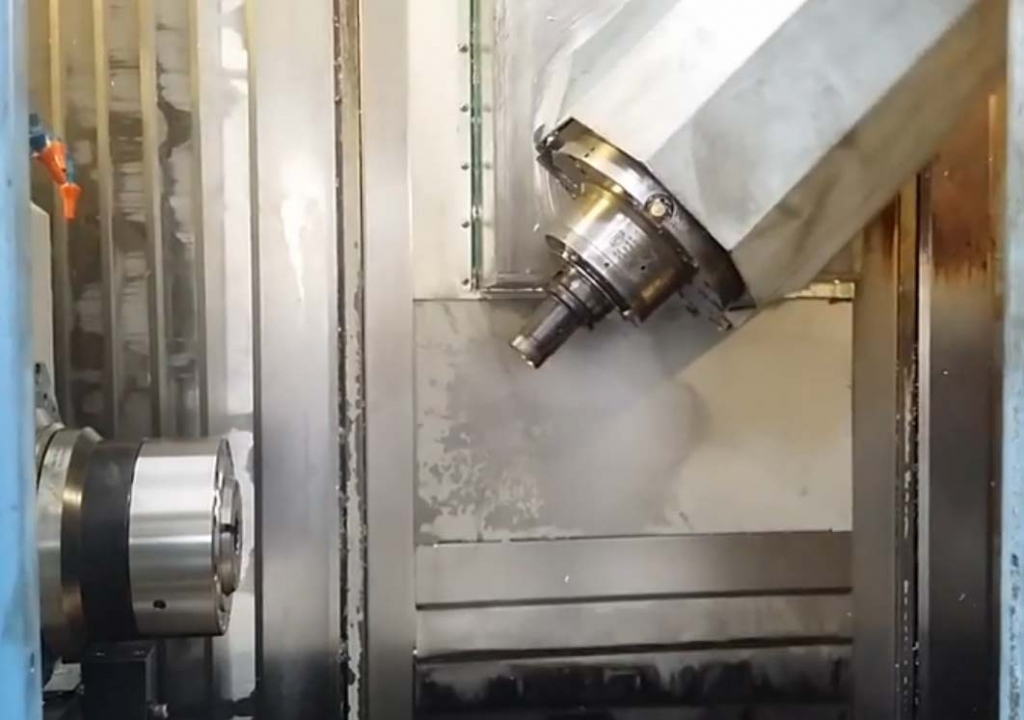

| Testa quarto asse | si |
| Tipo testa quarto asse | continuo |
| Gradi testa quarto asse | +- 100 |

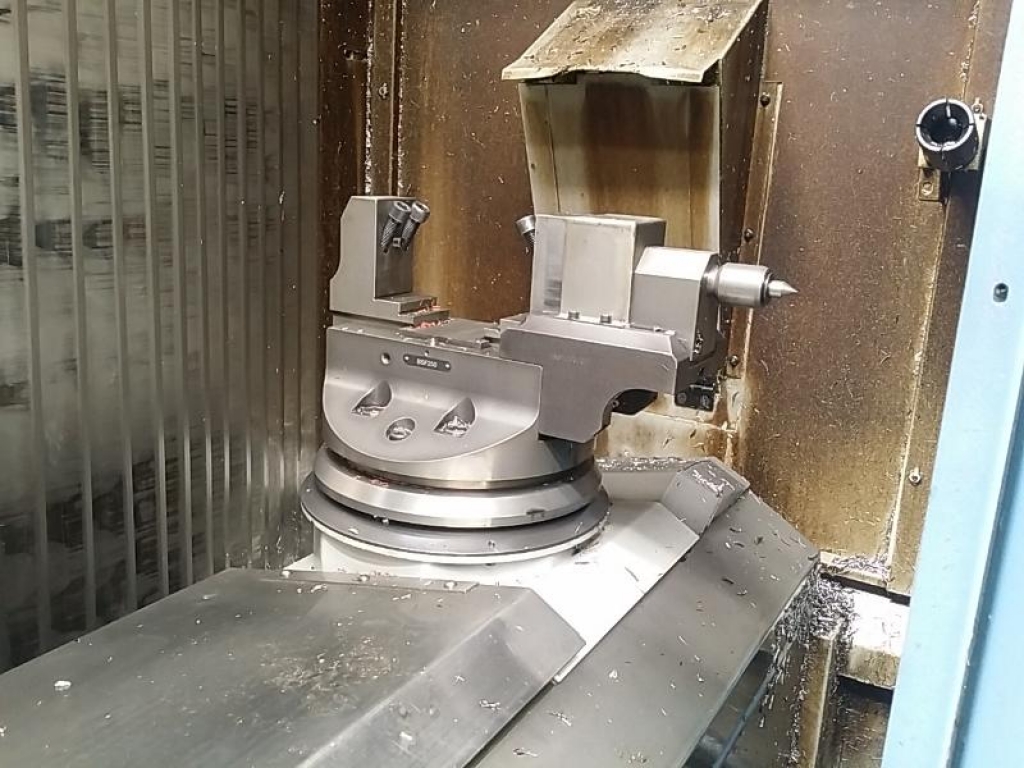

| Tavola rotante | si |
| Tipo tavola rotante | indexata |
| Alta pressione refrigerante | si |
| Valore pressione | 70 bar |
| Sistema con vasca esterna con filtro | si |
| Evacuatore truciolo | a tappeto |
Informazioni di base
| Codice | 8F58C0 |
| Macchina di livello |
standard
|
| Marca | Chiron |
| Modello | Mill 800 |
| Anno costruzione | 2006 |
Altri dati tecnici
Pacchetto tornitura
Pacchetto tecnologico per la tornitura della barra mandrino motorizzato con raffredamento ad acqua con albero cavo per il passaggio barra fino a max diam. 65 mm.
Giri/min: 15 / 4500
Potenza max 42,5 KW con tempo di inserzione al 5% 90 Nm.
con sistemi di misura diretti e bloccaggio idraulico 800 Nm.
Caricatore barre ILS-RBK- 10012 65
Per la lavorazione di materiale da D=5 mm lunghezza 600-1200 mm estrazione degli spezzoni avanzati attraverso la macchina lunghezza minima degli spezzoni 70 mm.
Allestimento Highspeed (2**)
coppia 140 Nm
Pacchetto fresatura 5 assi per la lavorazione simultanea dei 5 assi e la lavorazione scheda High Speed RISC
Utensili diam. 75 mm.
Con posti adiacenti liberi max 160 mm.
Lunghezza max 320 mm
Peso utensili max 4 kg.
Pompa alta pressione a 70 BAR
Portata 20lt./min. a 30 bar – 11lt./min a 70 bar con valvola imitatrice di pressione Vario; programmabile per 8 stadi di pressione, impostazione fissa con 20,
30,40,50,55,60,65,70 bar
Impianto di refrigerazione PF 50/ FKA 900 con serbatoio da 900lt., con pompa normale portata 100 lt/ min. a 2,1 bar fino a 250 lt/min. a 1,8 bar e pompa alta pressione
20 lt/min. a 30 bar, filtraggio
parziale del circuito alta pressione tramite filtro a carta PF50;

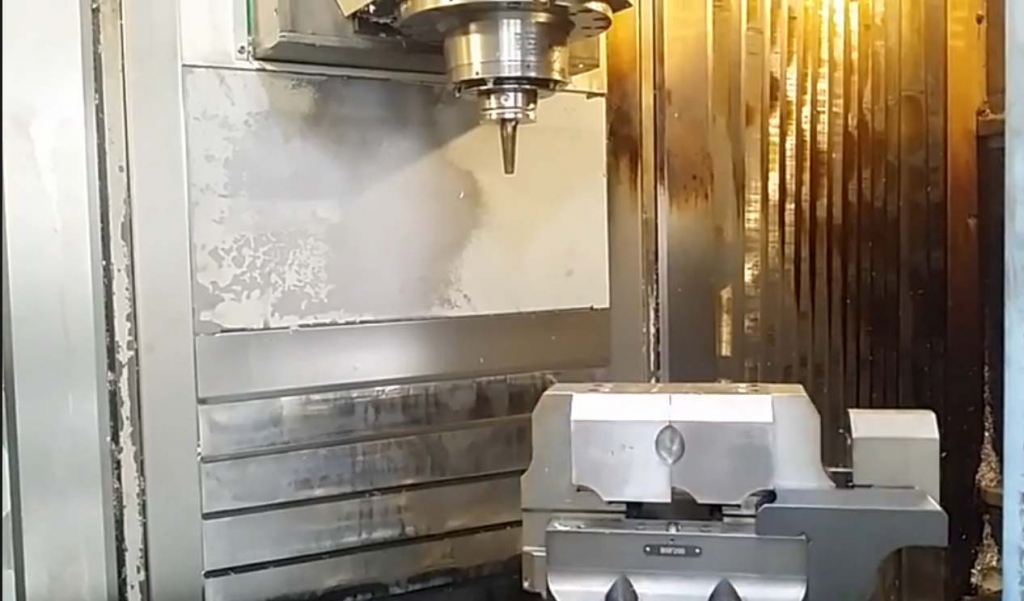

invertitore CN con morsa per la lavorazione del 6° lato, montato sulla slitta CN corsa per ganascia 16mm. Incluso predisposizione assa CN, inclusa espansione centralina idraulica per bloccaggio/sbloccaggio morsa e bloccaggio tavola girevole inclusoDimensioni e peso
| Peso | 7500 Kg |
