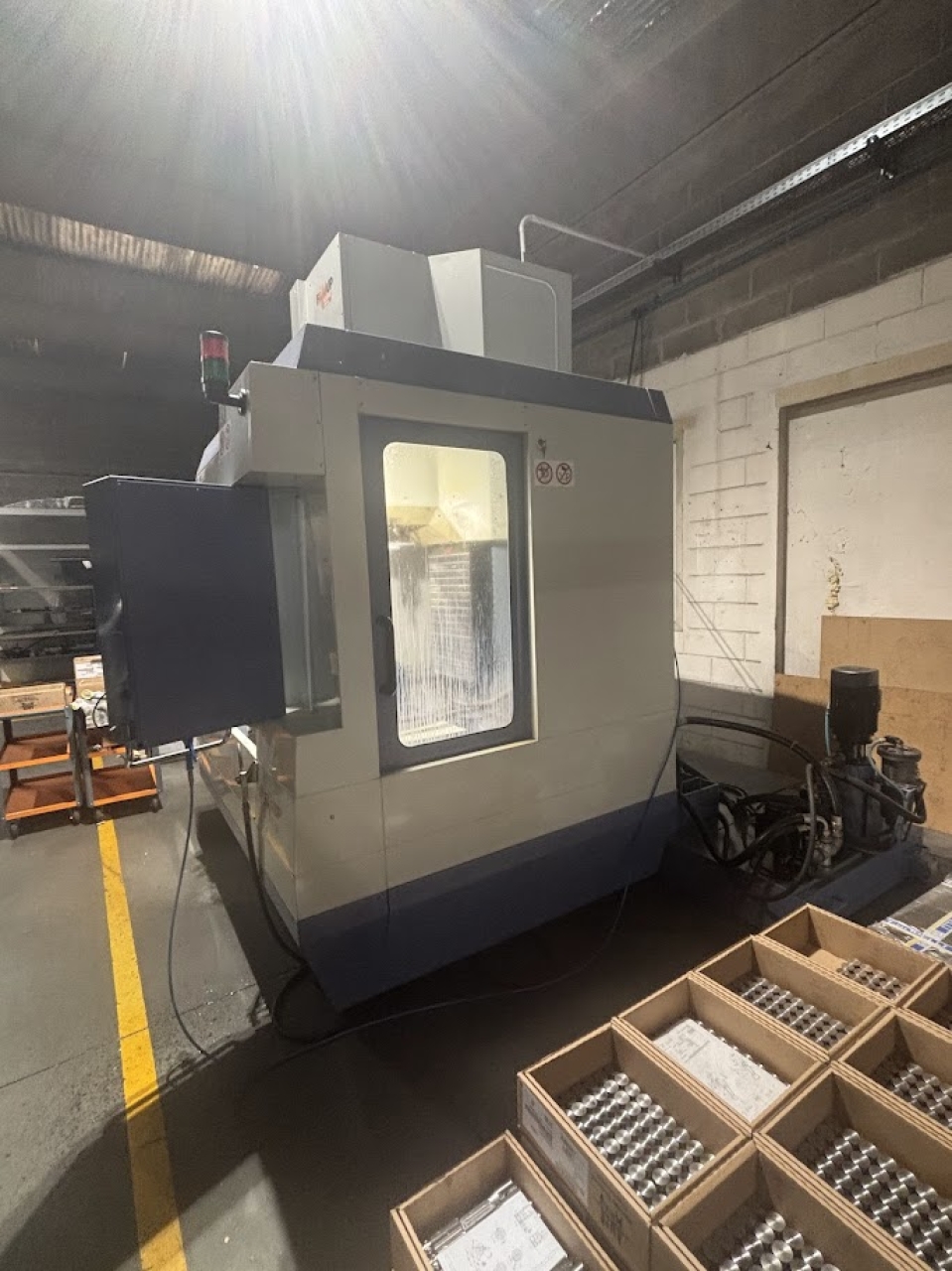

Centro Di Lavoro Verticale FAMUP MC-60E
Specifiche tecniche

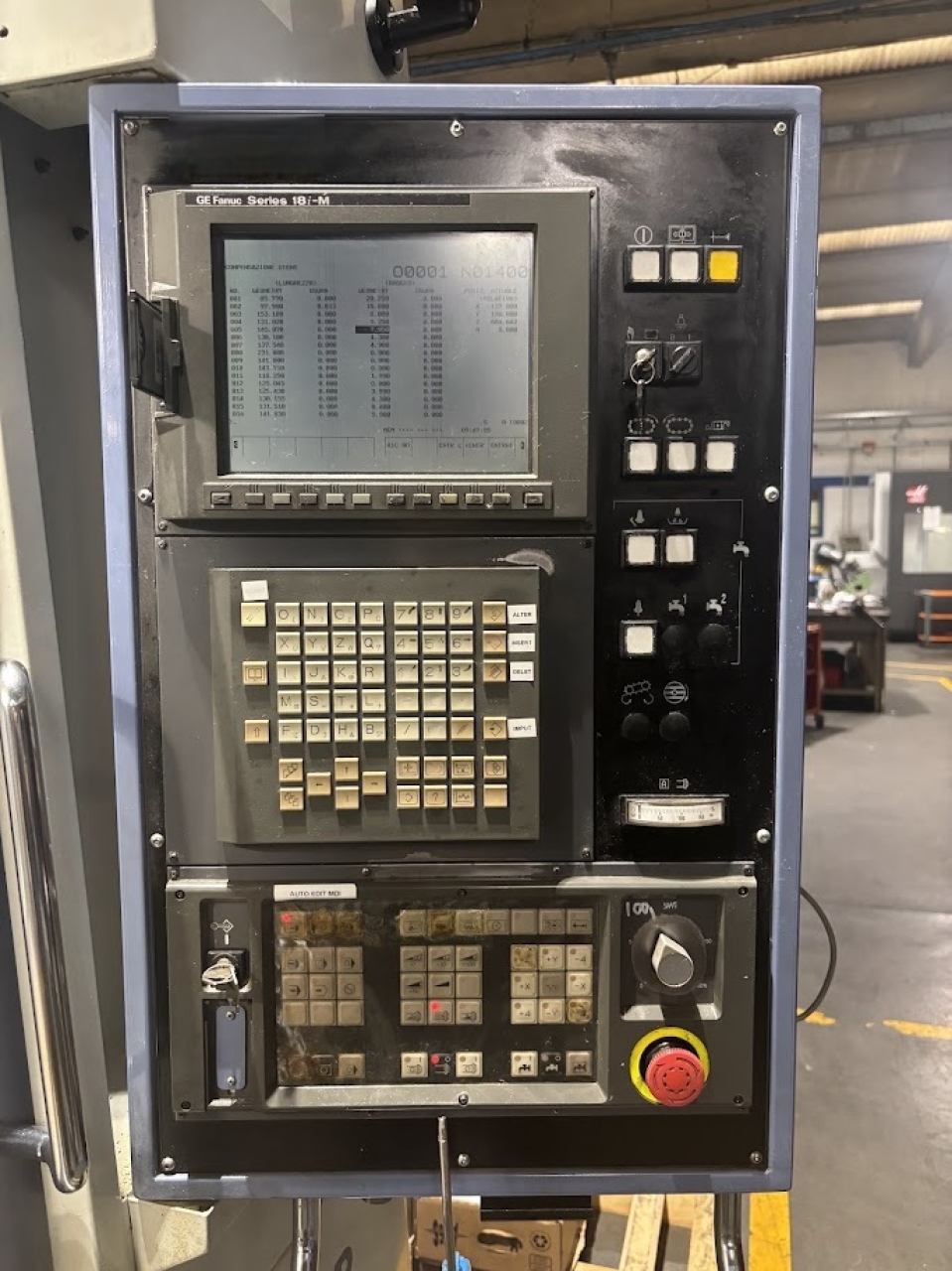

| Modello CNC | Fanuc |
| Versione del CNC | 18i MA |
| Attacco utensile | iso 40 |
| Potenza mandrino | 11 Kw |
| Numero Giri mandrino | 10000 |
| Numero utensili | 24 |
| Corsa Asse X | 600 mm |
| Corsa Asse Y | 400 mm |
| Corsa Asse Z | 570 mm |
| Avanzamenti rapidi assi lineari X Y Z | 30 / 30 / 30 m/min |
| Dimensioni tavola | 800x375 mm |
| Portata tavola | 250 Kg |
| Divisore CNC | si |

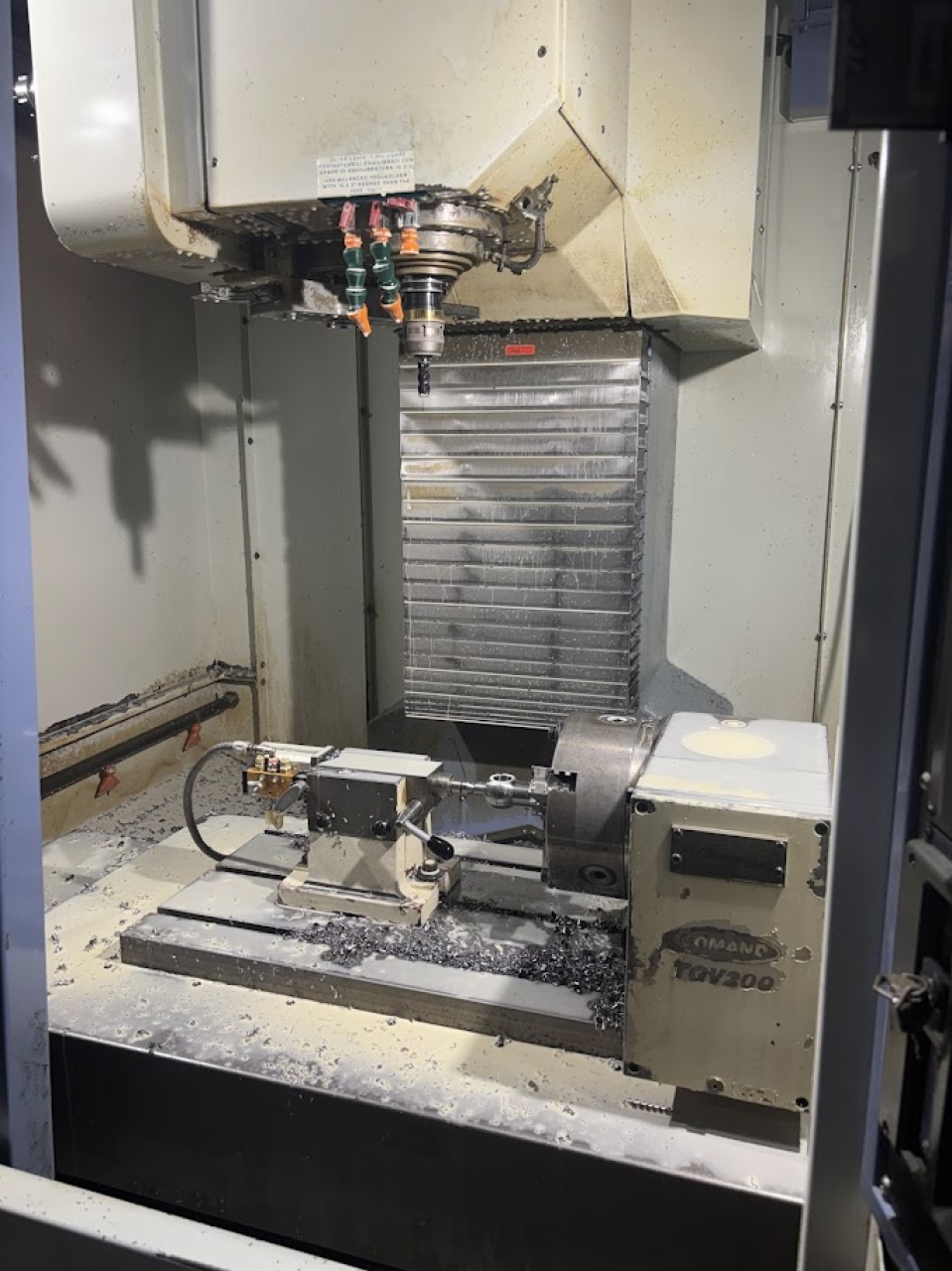

| Marca e modello divisore | Comand TGV 200 |
| Alta pressione refrigerante | si |
| Valore pressione | 30 bar |
Informazioni di base
| Codice | 851C1B |
| Macchina di livello |
standard
|
| Marca | FAMUP |
| Modello | MC-60E |
| Anno costruzione | 2004 |
Altri dati tecnici
Potenza mandrino continuativa S1: 7.5 Kw
Potenza mandrino 30 min: 11 Kw
Velocità rotazione mandrino: 50 ÷ 10000 giri/min
Misura: indiretta
Avanzamento in lavoro X,Y,Z: 10000 mm/min
Avanzamento rapido X,Y,Z: 30000 mm/min
Spinta lavoro S1 X,Y: 3300 N
Spinta lavoro S1 Z: 7200 N
Precisione posizionamento unidirezionale X,Y,Z: ±5 µm
Ripetibilità unidirezionale X,Y,Z: ±1.5 µm
Errore medio di inversione: 3 µm
Tavola: 800x375 mm, 3 cave T, larghezza cave 14 mm, interasse cave 125 mm
Portata max tavola: 250 Kg
Magazzino utensili: 24 posti, selezione bidirezionale
Diametro max utensile: Ø75 mm
Lunghezza max utensile: 250 mm
Peso max utensile: 6 Kg
Tempo cambio utensile: 1.7 sec
Tempo cambio utensile truciolo/truciolo: 2.5 sec

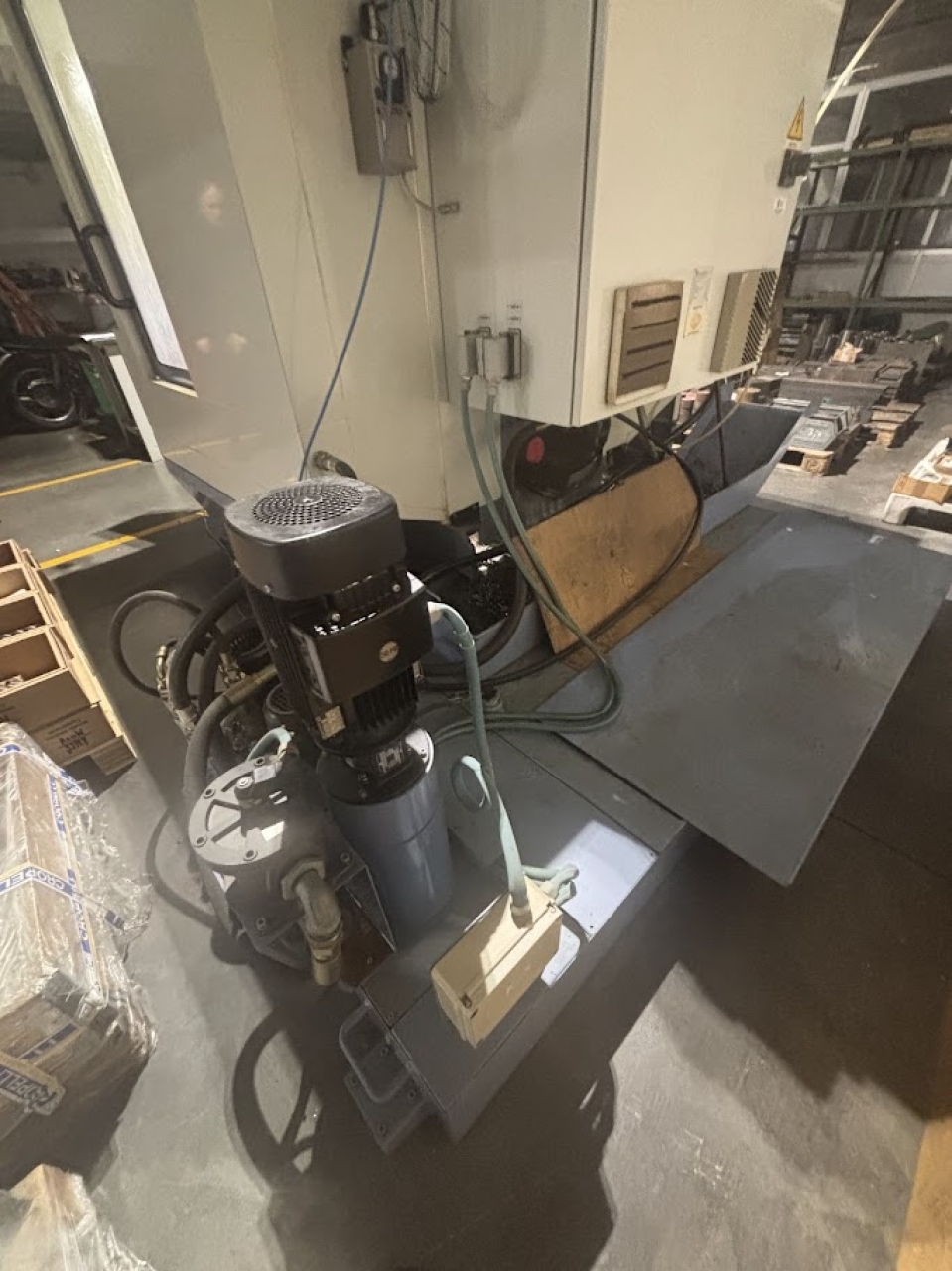

Refrigerazione attraverso mandrino: 10 bar (Grundfoss CRK4) e 30 bar (Seim G4)
Capacità vasca refrigerante: 500 dm³
Peso complessivo: 3900 Kg
Ingombro max in altezza: 2817 mm
Livello sonoro: 71.5 dB(A)
Pressione aria compressa: 6.0 bar
CNC: FANUC 18i MADimensioni e peso
| Lunghezza | 2400 mm |
| Larghezza | 2010 mm |
| Altezza | 2817 mm |
| Peso | 3900 Kg |
