Caricatore Di Barre Lns Quick Load Servo III
Basic information
| Brand | Lns |
| Model | Quick Load Servo III |
| Construction year | 2004 |
| Code | CBAC2F |
| Level of machine tool |
standard
|
Machine equipment
Dimensioni delle Barre
Diametro: 6 - 120 mm
Lunghezza: 100 - 1600 mm (limitata alla lunghezza del mandrino)
Peso massimo per barra: 67 kg
🔧 Sistema di Caricamento
Magazzino: Piano inclinato laterale con profondità 1000 mm
Capacità di caricamento:
166 barre ø 6 mm
8 barre ø 120 mm
Posizione caricamento: Anteriore o posteriore (regolabile)
⚙️ Prestazioni
Tempo di caricamento nuova barra: Meno di 8 secondi
Cambio automatico diametro: 10 secondi
Cambio completo: 2 minuti (incluso cambio spintore)
Velocità massima di avanzamento: 100 m/min
Spostamento asse X o Z: 600 mm
🔄 Sistema di Azionamento
Motore: Servomotore
Trasmissione: Cinghia dentata
Controllo: Posizionamento preciso tramite tecnologia servo
🎯 Modalità di Funzionamento
Senza fermo sulla torretta: L'avanzamento è gestito direttamente dal caricatore
Con fermo sulla torretta: La barra viene spinta contro il fermo
Caricamento manuale: Lo spintore funziona come riferimento per pezzi da ripresa
Tornio con contromandrino: Gestione automatica del fine barra
📱 Controllo
Telecomando ergonomico con icone intuitive
Autodiagnostica e monitoraggio
Programmazione semplificata con 200 icone
Visualizzazione multilingue
🎛️ Applicazioni
Torni a testa fissa
Barre tonde, esagonali e quadrate
Produzioni piccole e medie serie
Lavorazioni ad alta precisione
Vantaggi Principali
✅ Cambio automatico del diametro barra
✅ Avanzamento senza fermo sulla torretta
✅ Movimenti ultra-rapidi per ridurre tempi morti
✅ Sistema di caricamento silenzioso
✅ Occupazione minima di spazio
✅ Elevata affidabilità

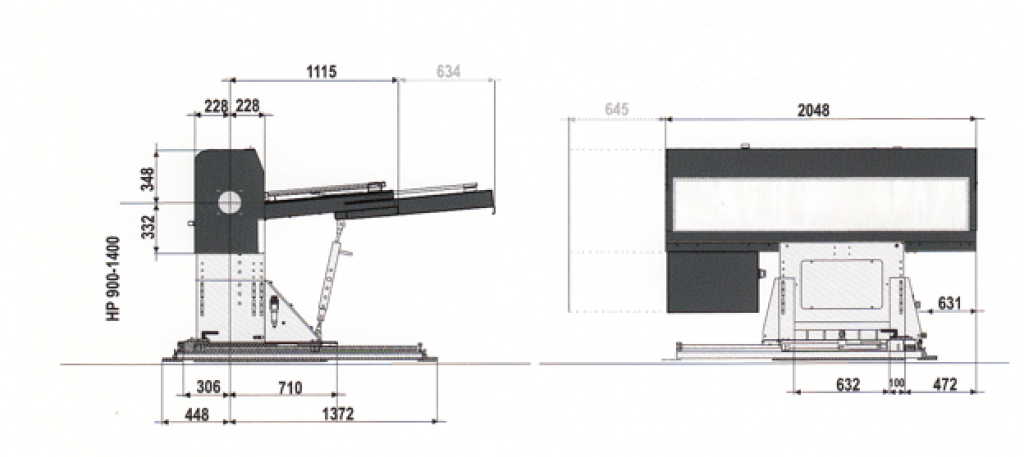

✅ Facilità di programmazioneDimensions and weight
| Length | 2048 mm |
| Width | 1486 mm |
| Height | 1748 mm |
| Weight | 600 Kg |
