Centro Di Lavoro Verticale HAAS VF-5/40
Specifiche tecniche
| Modello CNC | Haas |

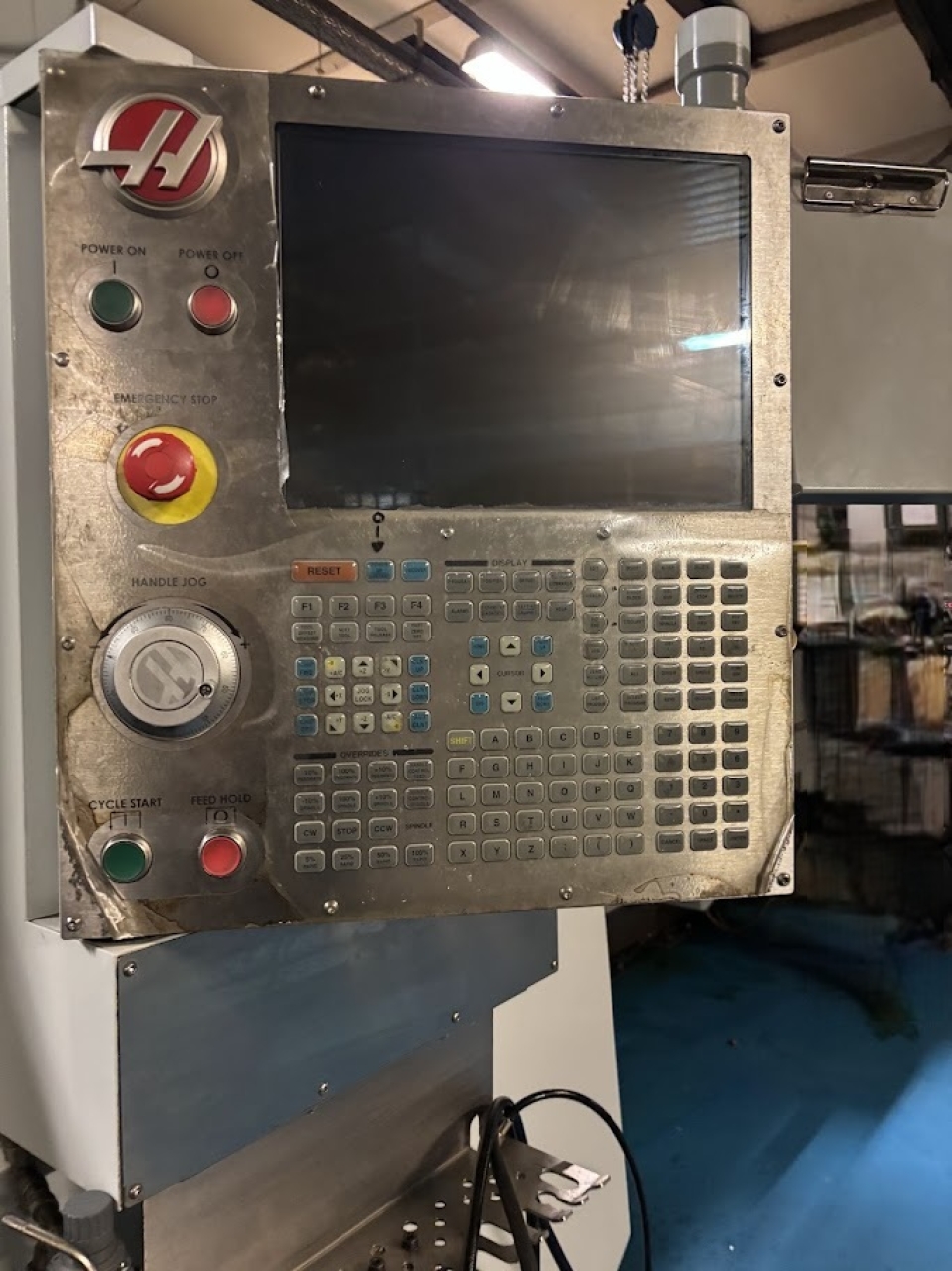

| Versione del CNC | NGC (Next Generation Control) |
| Attacco utensile | CAT 40 |
| Potenza mandrino | 22.4 Kw |
| Numero Giri mandrino | 8100 |
| Numero utensili | 24+1 |
| Corsa Asse X | 1270 mm |
| Corsa Asse Y | 660 mm |
| Corsa Asse Z | 630 mm |
| Avanzamenti rapidi assi lineari X Y Z | 18 / 18 / 18 m/min |
| Dimensioni tavola | 1321 x 584 mm |
| Portata tavola | 1815 Kg |
| Guide | a rulli |

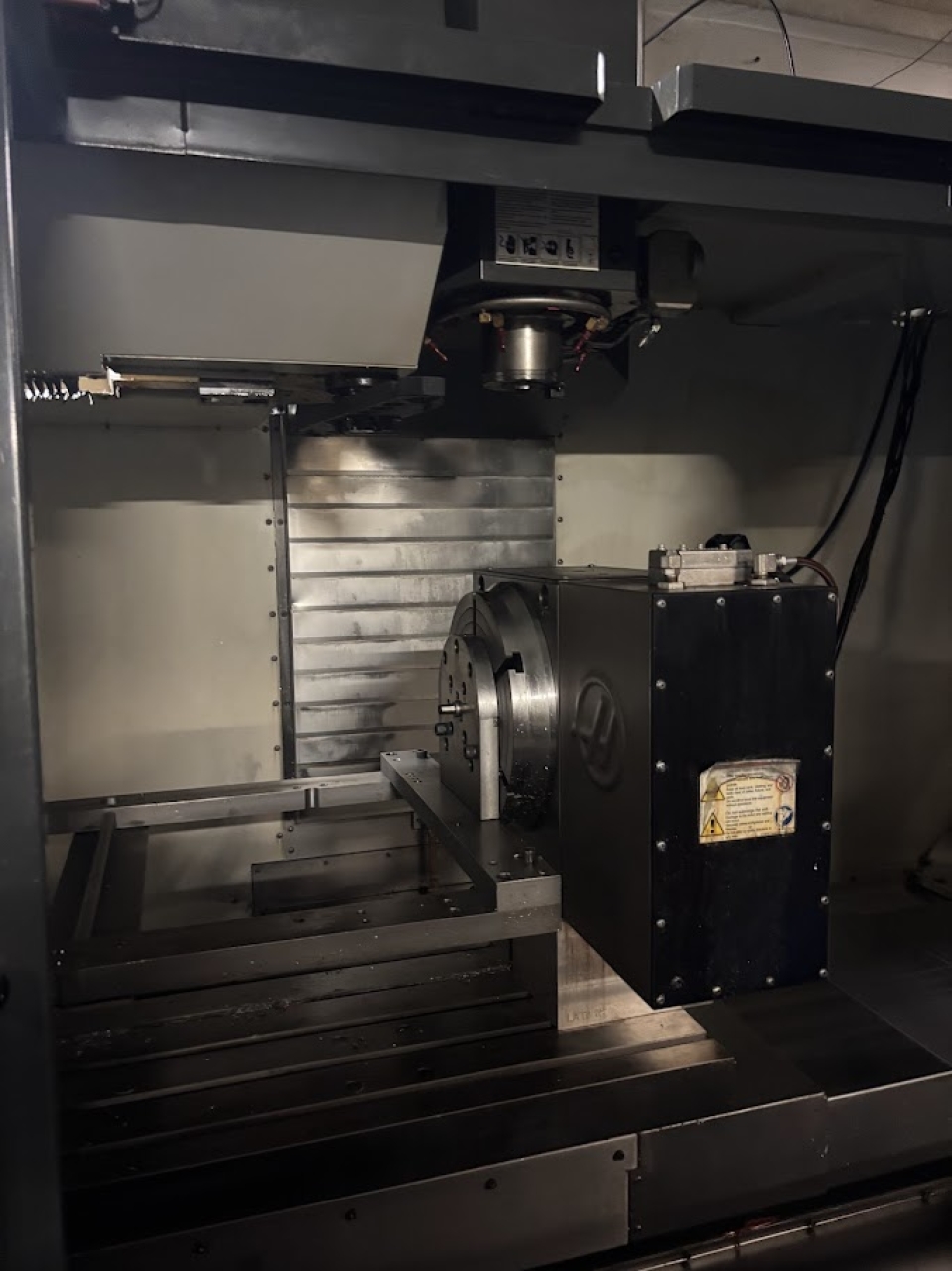

| Divisore CNC | si |
| Marca e modello divisore | Haas |
| Diametro flangia | 310 mm |
| Evacuatore truciolo | a tappeto |
Informazioni di base
| Marca | HAAS |
| Modello | VF-5/40 |
| Anno costruzione | 2015 |
| Codice | 69A9A6 |
| Macchina di livello |
standard
|
Altri dati tecnici
Caratteristiche standard:
- Carenatura in acciaio
- Maschiatura rigida
- Cambio utensili a 24 posizioni (side mount)
- Robusta struttura in ghisa
- Velocità mandrino 8.100 g/min
- Motori in CA
- Sistema di refrigerazione
- Tasto rilascio utensile
- Monitoraggio del carico utensile
- Motore mandrino a doppio azionamento (inline direct-drive)
- Sistema di lubrificazione in automatico
- Cono mandrino CT 40
- 4 Funzioni M libere
- Ugello refrigerante programmabile
- Ingombro ridotto
- Aria in automatico sul mandrino
- 1 anno di garanzia
Altre caratteristiche:
- Struttura anti-vibrazioni
- Fusione rinforzata
- Mandrino refrigerato ad acqua
- Servomotori ad accoppiamento diretto
- Serbatoio refrigerante estraibile
- Cartuccia mandrino ad alta capacità
Dati dalla targhetta:
- Serial Number: 1121176
- Data di fabbricazione: 02/2015
- Tensione: 354-488 V
- Fase: 3
- Hertz: 50/60
- Full Load: 40 Amps
- Largest Load: 70 Amps
- Aria compressa: 113 l/min a 6 atmosfere
- Carenatura: acciaio laminato a freddo 14 GA
Tavola:
- Larghezza tavola: 584 mm
- Lunghezza tavola: 1.321 mm
- Max carico sulla tavola: 1.815 kg
- Larghezza cave a T: 14 mm
- Interasse: 80 mmDotazione macchina
SONDE MARPOSS (preseting e zero pezzo)Dimensioni e peso
| Lunghezza | 3527 mm |
| Larghezza | 2895 mm |
| Altezza | 3002 mm |
| Peso | 3630 Kg |
