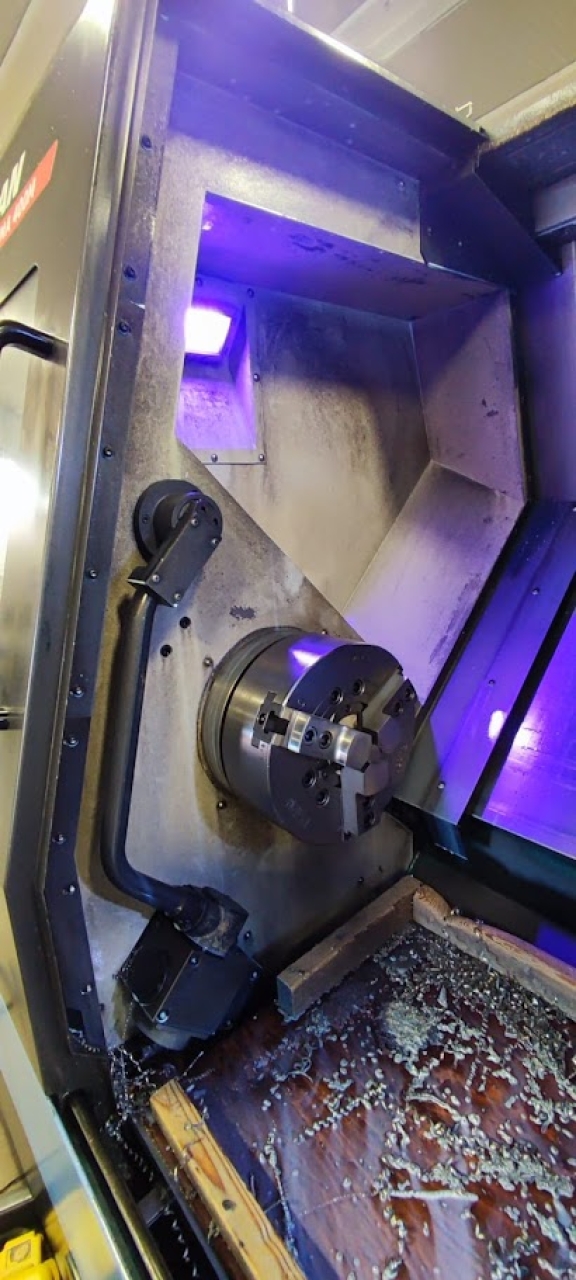

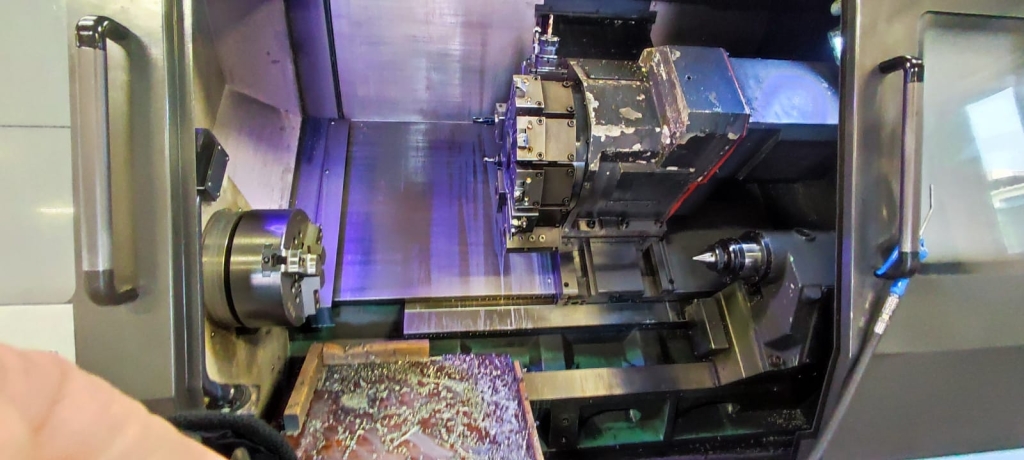

Tornio Motorizzato Doosan PUMA 400MA
Specifiche tecniche

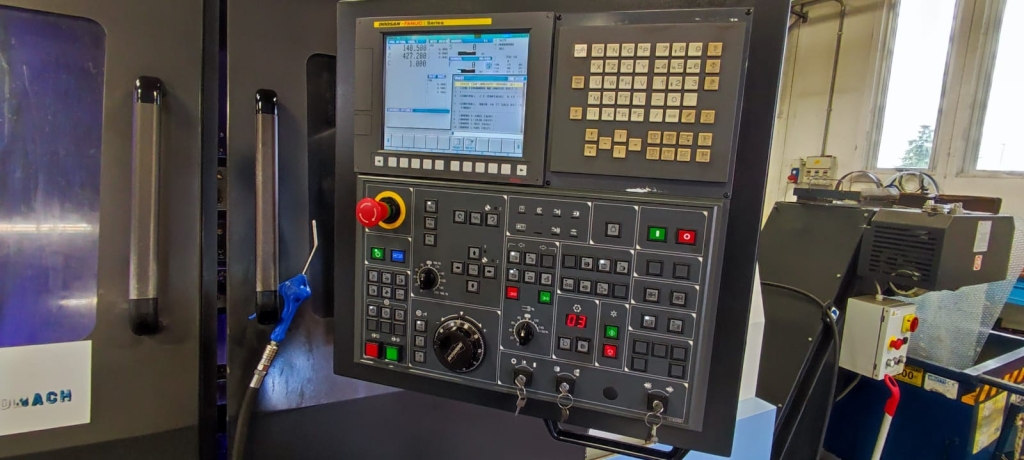

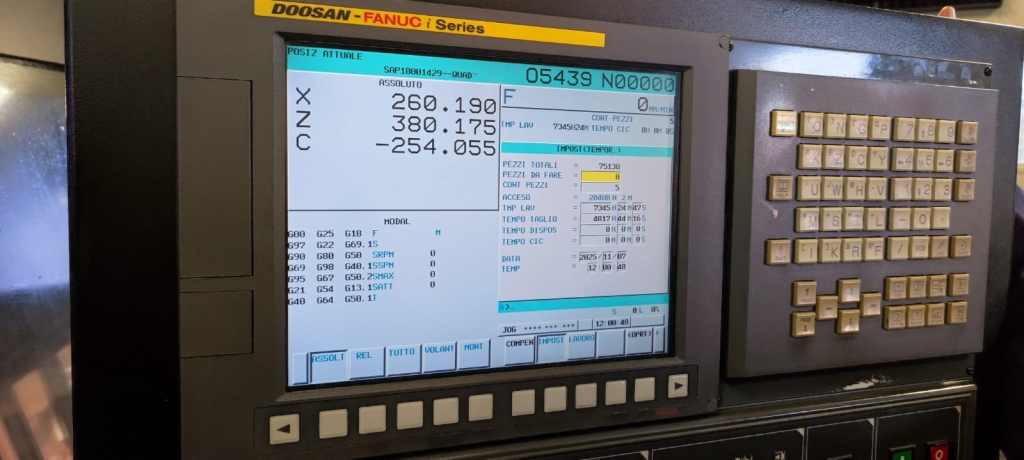

| Modello CNC | Fanuc |
| Versione del CNC | 21i-TB |
| Naso mandrino principale | ASA 8 |
| Potenza mandrino principale | 22/30 Kw |
| Diametro autocentrante mandrino principale | 305 mm |
| Passaggio barra mandrino principale | 102 mm |
| Diametro tornibile | 560 mm |
| Lunghezza tornibile | 1014 mm |
| Numero Giri mandrino principale | 3000 |
| Numero Torrette Porta utensili | 1 |
| Numero posti utensili prima torretta | 12 |
| Numero Motorizzati prima torretta | 12 |
| Tipo attacco utensile prima torretta | BMT 75 |
| Corsa Asse X prima torretta | 357 mm |
| Corsa Asse Z prima torretta | 1105 mm |
| Avanzamenti rapidi assi lineari X Y Z | 16 / 20 m/min |
| Contropunta | si |
| Posizionamento | automatico |

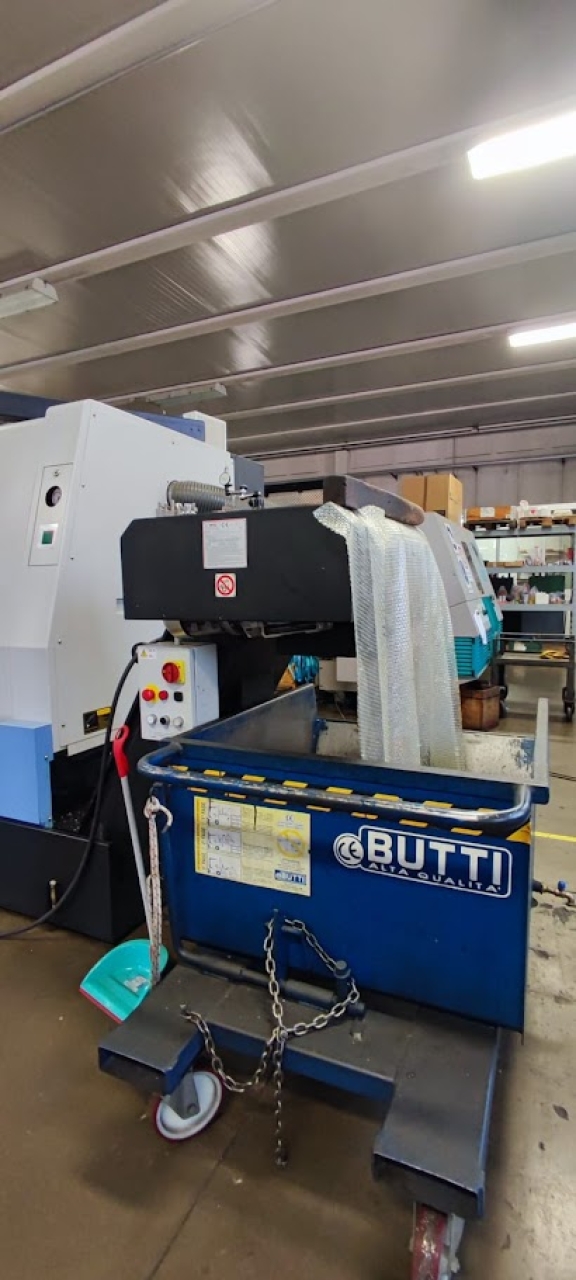

| Evacuatore truciolo | a tappeto |
Informazioni di base
| Codice | AED120 |
| Macchina di livello |
standard
|
| Marca | Doosan |
| Modello | PUMA 400MA |
| Anno costruzione | 2013 |
Altri dati tecnici
Swing over bed: 770 mm
Swing over saddle: 590 mm
Diametro tornibile consigliato: 305 mm
Diametro lavorazione barra: 90 mm
Contropunta con cannotto diametro 120 mm, cono MT#6
Asse C con indexaggio minimo 0.001°
Alimentazione elettrica: AC380/400V, 3Ø, PE, 50/60 Hz
Capacità nominale: 48 kVA
Boring bar diameter: 60 mmDotazione macchina
Impianto di raffreddamento (coolant supply equipment)Dimensioni e peso
| Lunghezza | 4582 mm |
| Larghezza | 2440 mm |
| Altezza | 2292 mm |
| Peso | 9200 Kg |
