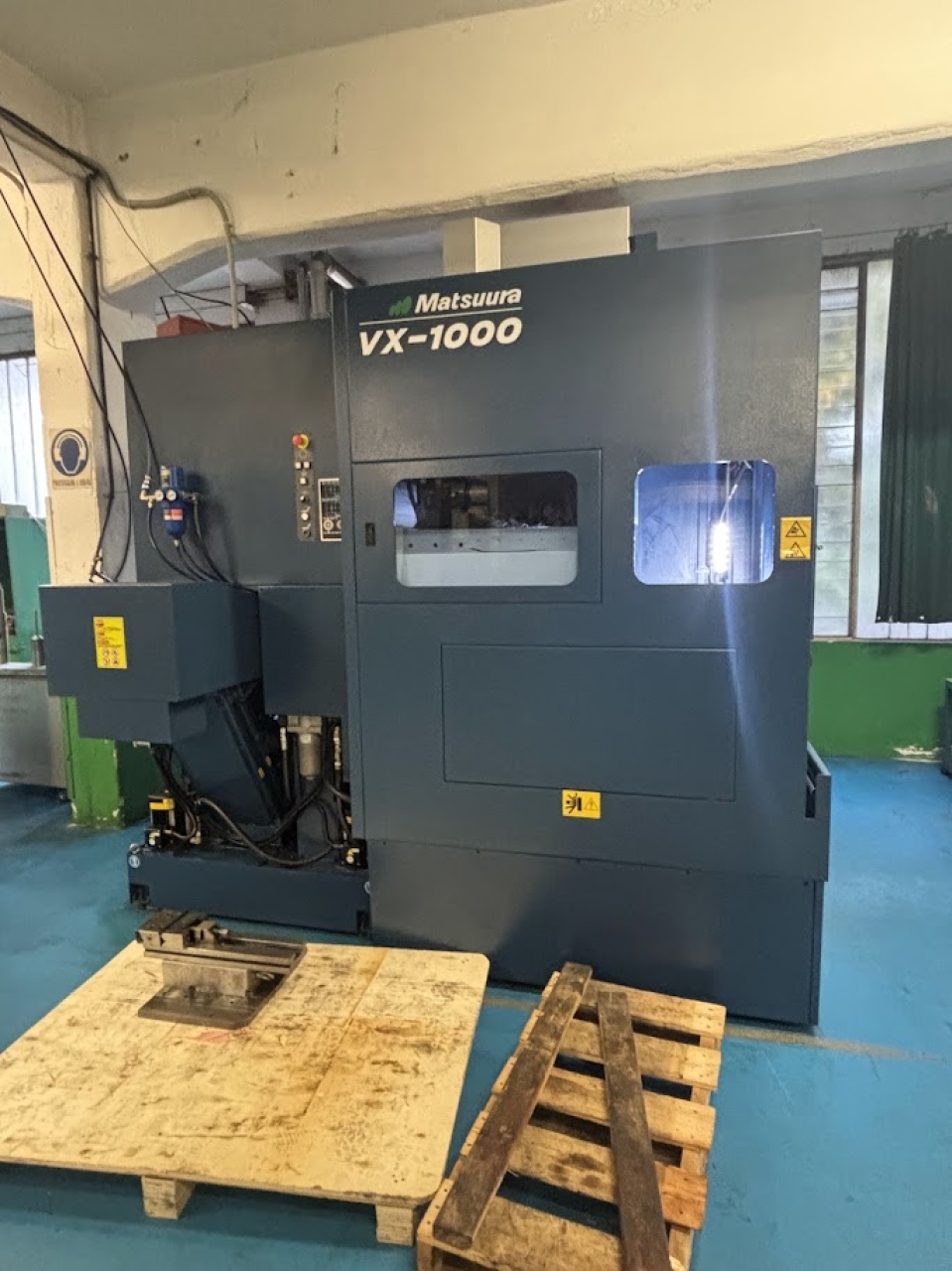

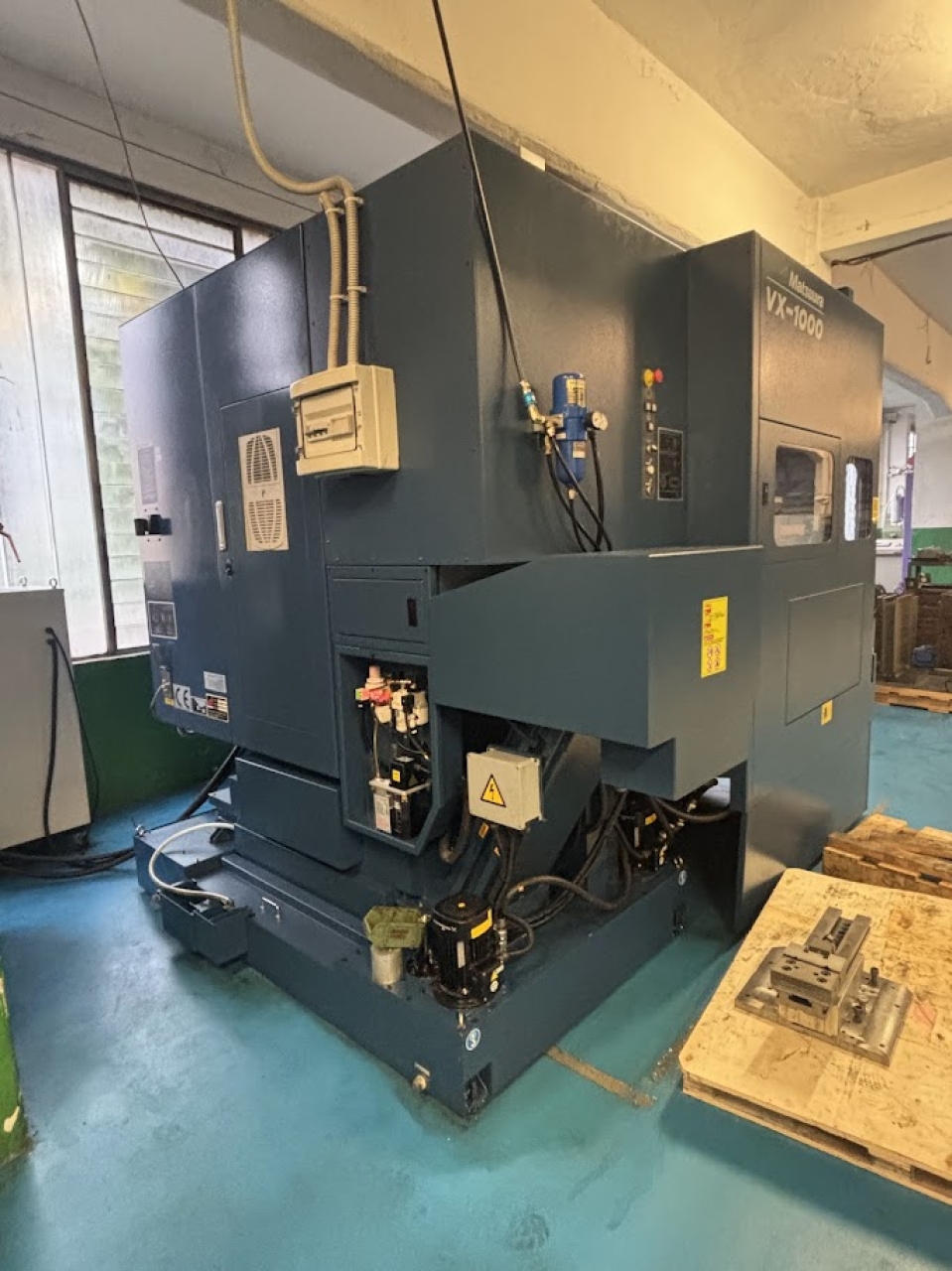

Centro Di Lavoro Verticale Matsuura VX-1000
Specifiche tecniche
| Modello CNC | Fanuc |

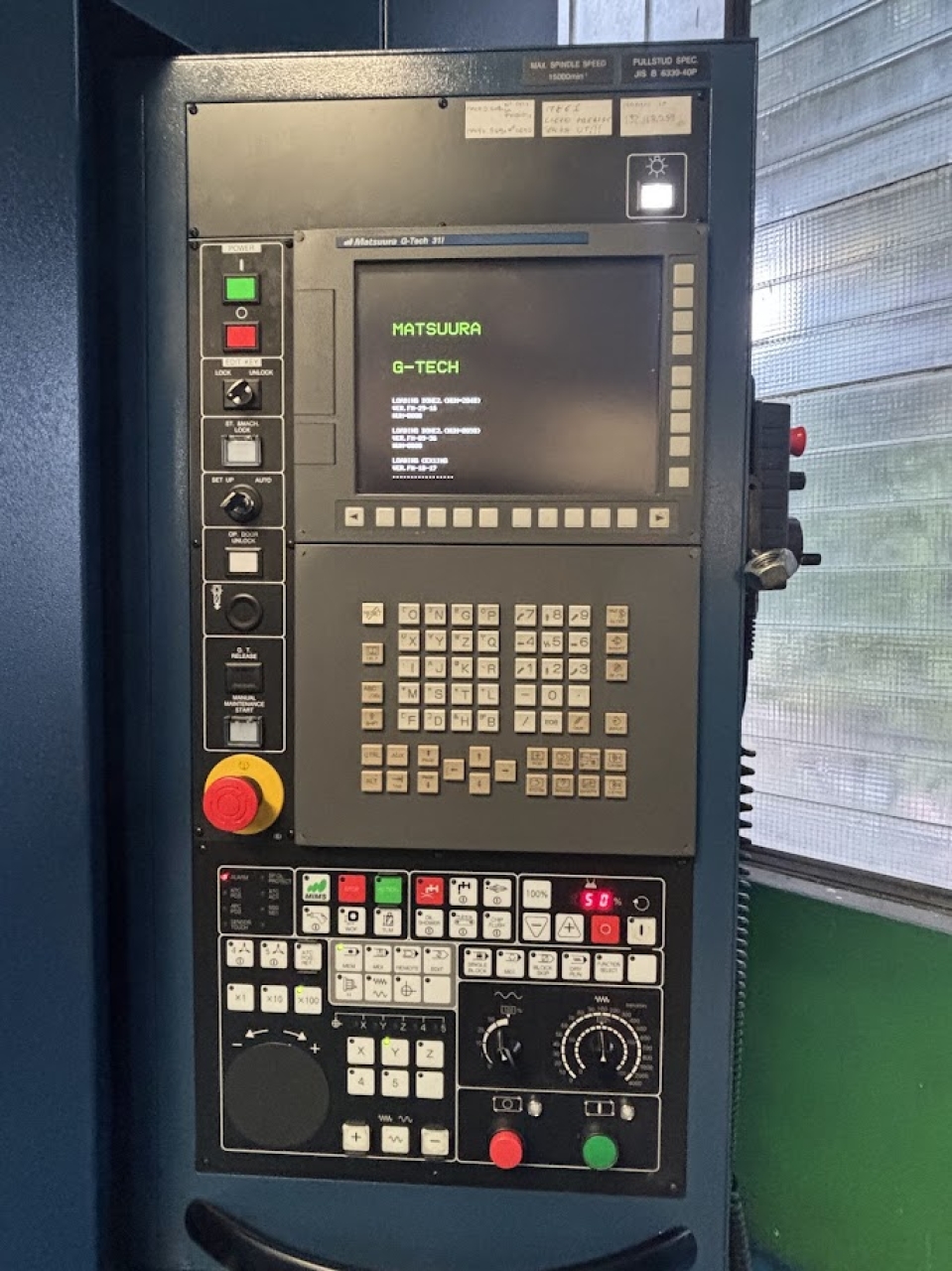

| Versione del CNC | G-Tech 31i |
| Attacco utensile | BT 40 |
| Potenza mandrino | 15/22 Kw |
| Numero Giri mandrino | 15000 |
| Numero utensili | 30 |
| Corsa Asse X | 1020 mm |
| Corsa Asse Y | 610 mm |
| Corsa Asse Z | 610 mm |
| Avanzamenti rapidi assi lineari X Y Z | 40 / 40 / 36 m/min |

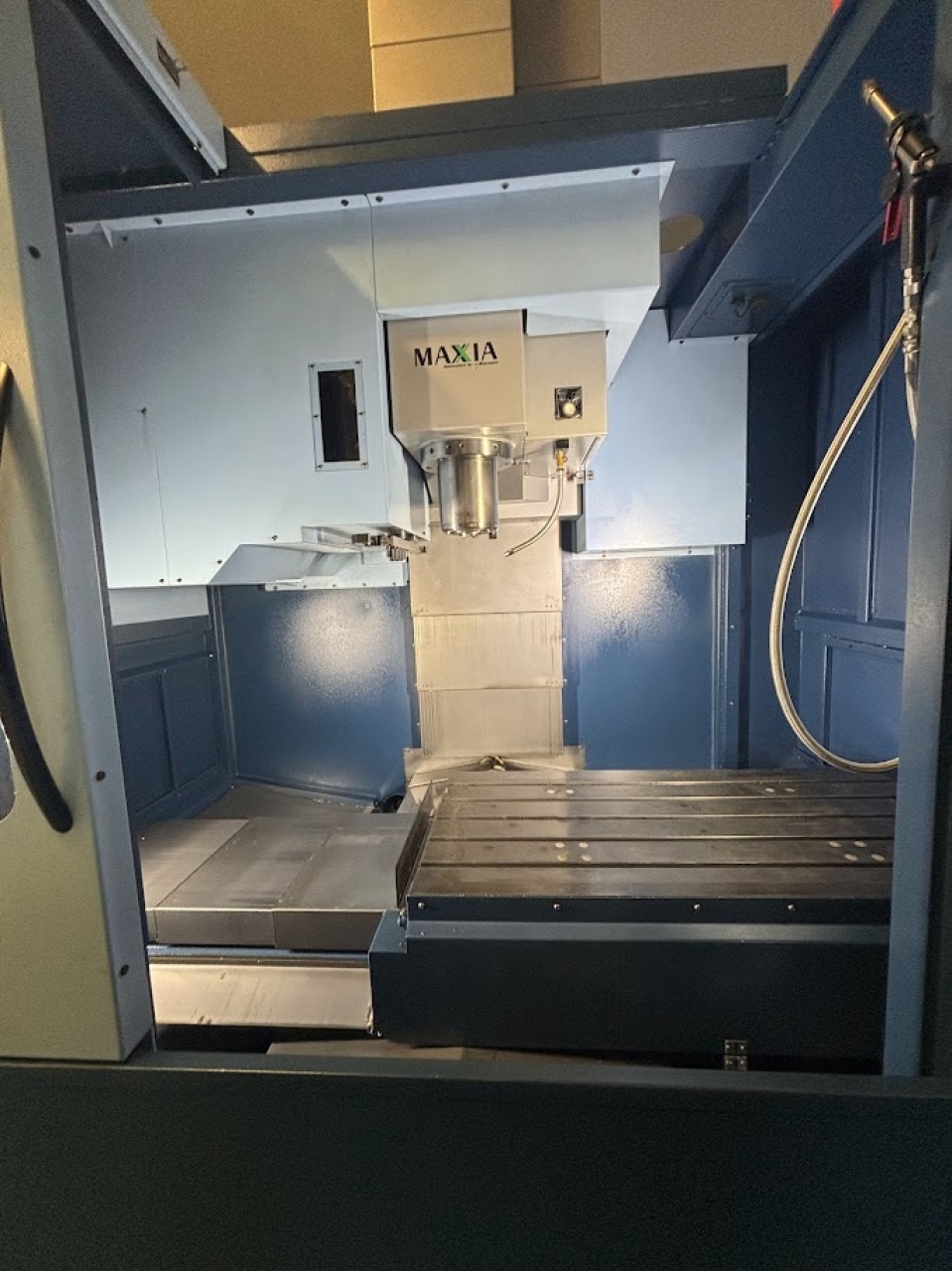

| Dimensioni tavola | 1200 x 600 mm |
| Portata tavola | 500 Kg |
| Guide | a rulli |
| Evacuatore truciolo | a coclea |
Informazioni di base
| Marca | Matsuura |
| Modello | VX-1000 |
| Anno costruzione | 2021 |
| Codice | DBC6B9 |
| Macchina di livello |
standard
|
Altri dati tecnici
Centro di lavoro verticale Matsuura VX-1000, anno 2021. CNC Fanuc G-Tech 31i. Attacco utensile BT40 (7/24 taper #40, BT2 double contact clamp). Mandrino 50-15000 giri/min, coppia max 150 Nm (a 1400 giri/min), diametro cuscinetto mandrino 80mm. Potenza mandrino AC 15/22 kW. Magazzino utensili a catena 30 posti, cambio utensile tipo W-grip, tempo cambio utensile 2.1 sec (tool-to-tool), 5.3 sec (chip-to-chip). Peso max utensile 7 kg, lunghezza max utensile 280mm, diametro max utensile 125mm (senza adiacenti), 76mm (con adiacenti). Avanzamento di lavoro 1-20000 mm/min. Risoluzione minima 0.001mm. Scanalature a T tavola: 18 x 5 x 100mm. Distanza piano tavola a pavimento: 930mm. Pressione aria compressa 0.54-0.93 MPa. Alimentazione elettrica 30 kVA, 200/220 VAC. Peso macchina circa 7400 kg. Soffio aria mandrino presente. Orientamento mandrino standard (elettrico). Forza di serraggio utensile 12.0 kN.Dimensioni e peso
| Lunghezza | 2893 mm |
| Larghezza | 2751 mm |
| Altezza | 3030 mm |
| Peso | 7400 Kg |
